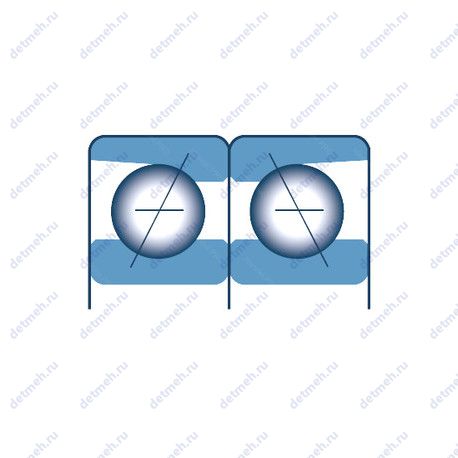

Шариковый подшипник 7224CDB/GMP5/15K
Подшипник 7224CDB/GMP5/15K — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7224, размер 120*215*80 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 80 мм
Масса: 10.704 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 7224CDB/GMP5/15K
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Габаритные и посадочные размеры:
- Высота. мм: 80
- Угол наклона (α): 15°
- Ширина (высота) (B): 80 мм
- Масса: 10.704 кг
- Ширина наружной обоймы (C): 80 мм
- Внешний диаметр: 215 мм
- Внутренний диаметр: 120 мм
Прочие характеристики:
- Класс точности: 5
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 120x215x80
Классификация:
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
- Обозначение: 7224cdb/gmp5/15k
- Тела качения: шарики
В таблице приведены основные размеры подшипника 7224CDB/GMP5/15K, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7224CDB/GMP5/15K
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7224 | Основное исполнение. | 120 | 215 | 40 | 5.49 |
| 7224C | Угол контакта 15°. | 120 | 215 | 40 | 7.08 |
| 7224AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 120 | 215 | 40 | 0 |
| 7224DF | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 215 | 80 | 12.52 |
| 7224DT | Механически обработанный сепаратор из текстолита. | 120 | 215 | 40 | 12.52 |
| 7224DB | Угол контакта 40°. | 120 | 215 | 80 | 12.52 |
| 7224-B | Угол контакта 40°. | 120 | 215 | 40 | 7.08 |
| 7224BG | Универсальный подшипник. | 120 | 215 | 40 | 6.21 |
| 7224 A | Шариковый радиально-упорный подшипник, двухрядный. | 120 | 215 | 40 | 7.08 |
| 7224CP5 | Угол контакта 15°. | 120 | 215 | 40 | 5.352 |
| 7224BP5 | Шариковый радиально-упорный подшипник, двухрядный. | 120 | 215 | 40 | 6.26 |
| 7224CP4 | Угол контакта 15°. Класс точности JIS4 / ISO 4. | 120 | 215 | 40 | 5.352 |
| 7224 BM | Шариковый радиально-упорный подшипник, двухрядный. | 120 | 215 | 40 | 5.9 |
| 7224BDF | Механически обработанный сепаратор из стали или специального чугуна. Угол контакта 40°. | 120 | 215 | 80 | 14.16 |
| 7224BDT | Механически обработанный сепаратор из текстолита. Угол контакта 40°. | 120 | 215 | 80 | 14.16 |
| 7224CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Угол контакта 40°. Угол контакта 15°. | 120 | 215 | 80 | 14.16 |
| 7224BDB | Угол контакта 40°. | 120 | 215 | 80 | 14.16 |
| 7224CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 120 | 215 | 80 | 14.16 |
| 7224CPA | Угол контакта 15 градусов. | 120 | 215 | 40 | 5.49 |
| 7224BGM | Среднетемпературная пластичная смазка, от –30 до +110 °C. | 120 | 215 | 40 | 6.1 |
| 7224CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 120 | 215 | 80 | 14.16 |
| 7224 ADT | Механически обработанный сепаратор из текстолита. | 120 | 215 | 80 | 14.16 |
| 7224 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 120 | 215 | 80 | 14.16 |
| 7224 ADB | Шариковый радиально-упорный подшипник, двухрядный. | 120 | 215 | 80 | 14.16 |
| 7224-B-MP | Механически обработанный сепаратор оконного типа из латуни. | 120 | 215 | 40 | 6.2 |
| 7224 BGAM | Среднетемпературная пластичная смазка, от –30 до +110 °C. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 120 | 215 | 40 | 5.89 |
| 7224CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 215 | 40 | 5.426 |
| 7224 BCBM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 120 | 215 | 40 | 5.9 |
| 7224CDTBT | Угол контакта 15°. Механически обработанный сепаратор из текстолита. | 120 | 215 | 160 | 20.64 |
| 7224 C-UD | Шариковый радиально-упорный подшипник, двухрядный. | 120 | 215 | 80 | 14.16 |
| 7224 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 215 | 80 | 14.16 |
| 7224 A-UO | Шариковый радиально-упорный подшипник, двухрядный. | 120 | 215 | 80 | 14.16 |
| 7224 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 215 | 80 | 14.16 |
| 7224 A-UD | Шариковый радиально-упорный подшипник, двухрядный. | 120 | 215 | 80 | 14.16 |
| 7224 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 215 | 80 | 14.16 |
| 7224 B-UO | Шариковый радиально-упорный подшипник, двухрядный. | 120 | 215 | 80 | 14.16 |
| 7224 B-UD | Шариковый радиально-упорный подшипник, двухрядный. | 120 | 215 | 80 | 14.16 |
| 7224 C-UO | Шариковый радиально-упорный подшипник, двухрядный. | 120 | 215 | 80 | 14.16 |
| 7224A5TRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 215 | 40 | 5.426 |
| 7224WN MBR | Канавка под стопорное кольцо на наружном кольце подшипника. Максимальная грузоподъемность, паз для ввода шариков. | 120 | 215 | 40 | 6.354 |
Модификации подшипника 7224CDB/GMP5/15K - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
