Подшипник 20-3680 Х ГОСТ

Модификация 20-3680 Х — это отечественный роликовый радиальный подшипник, двухрядный, с бортами на внутреннем кольце, основное конструктивное исполнение - 3680.
Импортный аналог - E22380CAC3.
Размер подшипника: 400*820*243 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 400 мм
Наружный диаметр: 820 мм
Ширина: 243 мм
Масса: 641 кг

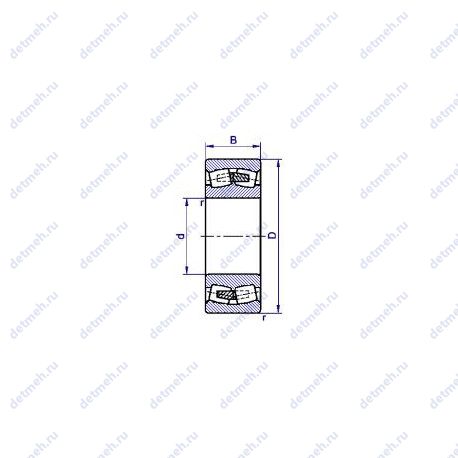

Подшипник 20-3680 Х чертеж — Чертеж подшипника 20-3680 Х

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Расшифровка
Модификации
Взаимозаменяемость
Размеры и характеристики

Расшифровка условного обозначения 20-3680 Х

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 20-3680 Х

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
3680	Основное исполнение.	400	820	243	641
30 3680 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.	400	820	243	641
3680 X		400	820	243	641
3680 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.	400	820	243	641
3680 ХНУ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Дополнительные технические требования Детали из теплостойкой стали	400	820	243	641
3680 Н	Детали из теплостойкой стали	400	820	243	641
3680ХН	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Детали из теплостойкой стали	400	820	243	690
8 3680 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.	400	820	243	641
3680 АМНХУ	Повышенная грузоподъемность Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Дополнительные технические требования Модифицированный контакт. Детали из теплостойкой стали	400	820	243	641
3680 АМНХ	Повышенная грузоподъемность Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Модифицированный контакт. Детали из теплостойкой стали	400	820	243	641
3680 НХ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Детали из теплостойкой стали	400	820	243	641
10 3680 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.	400	820	243	641

Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

Категория
Ряд момента трения
Группа радиального зазора
Класс точности

Так же могут отличаться технические требования:

Увеличенная грузоподъёмность
Изменения конструктивных решений
Модифицированный контакт
Нестандартные материалы
Специальные технические условия
Материал и конструкция сепараторов подшипника
Материалы колец и тел качения
Температура отпуска и рабочая температура
Марка смазки
Вибрация и шумность
Частота вращения предельная при пластичной смазке и жидкой
Максимальная эксплуатационная нагрузка
Уровень защиты

Таблица взаимозаменяемостей подшипника 20-3680 Х

Номер	d,мм	D,мм	B,мм	Различия
3680	400	820	243
53680	400	820	243
113680	400	820	243
153680	400	820	243
153680Н	400	820	243
30 3680 Х	400	820	243
3680 X	400	820	243
3680 Х	400	820	243
3680 ХНУ	400	820	243	Специальные тех. требования
3680 Н	400	820	243
3680ХН	400	820	243
53680Н	400	820	243
8 3680 Х	400	820	243
3680 АМНХУ	400	820	243	Повышенной грузоподъёмности Специальные тех. требования
3680 АМНХ	400	820	243	Повышенной грузоподъёмности
3680 НХ	400	820	243
10 3680 Х	400	820	243

Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 20-3680 Х

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-1

ГПЗ-1 — ОАО "Московский подшипник"

Классификация:

Основной тип - роликовый радиальный сферический;
Тела качения - ролики;
Нагрузка - радиальная;
Тип - сферический;
Форма роликов - бочкообразные;
Обозначение - 20 3680 х;

Прочие характеристики:

Номер по ГОСТ - 20-3680 х;
Количество дорожек качения - 2;
Уплотнение - нет;
ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 92х87.582;
N роликов Количество роликов - 36;

Габаритные и посадочные размеры:

Внутренний диаметр - 400 мм;
Внешний диаметр - 820 мм;
Ширина (высота) (B) - 243 мм.;
Масса - 641 кг;
Ширина наружной обоймы (C) - 243 мм.;
d (мм) Внутренний диаметр - 400;
D (мм) Наружный диаметр - 820;
В (мм) Ширина - 243;
m (кг) Масса - 641.0;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 5600;
Co (kN) Грузоподъемность статическая - 5420;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 400;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 320;
