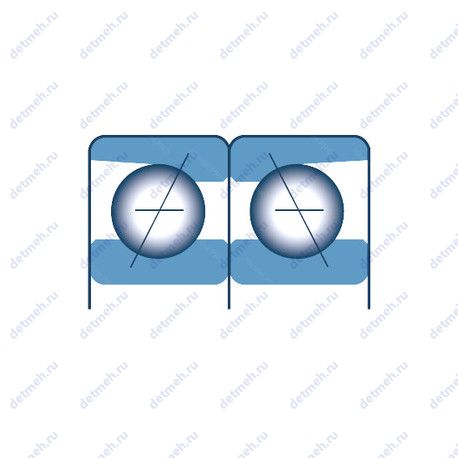

Шариковый подшипник 7204CDB/GNP5
Подшипник 7204CDB/GNP5 — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7204, размер 20*47*28 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 28 мм
Масса: 0.2 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 7204CDB/GNP5
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Габаритные и посадочные размеры:
- Высота. мм: 28
- Угол наклона (α): 15°
- Ширина (высота) (B): 28 мм
- Масса: 0.2 кг
- Ширина наружной обоймы (C): 28 мм
- Внешний диаметр: 47 мм
- Внутренний диаметр: 20 мм
Прочие характеристики:
- Класс точности: 5
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 20x47x28
Классификация:
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
- Обозначение: 7204cdb/gnp5
- Тела качения: шарики
В таблице приведены основные размеры подшипника 7204CDB/GNP5, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7204CDB/GNP5
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7204B | Угол контакта 40°. | 20 | 47 | 14 | 0.11 |
| 7204C | Угол контакта 15°. | 20 | 47 | 14 | 0.11 |
| 7204W | Максимальная грузоподъемность, паз для ввода шариков. | 20 | 47 | 14 | 0.104 |
| 7204 A | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 47 | 14 | 0.113 |
| 7204DF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 47 | 28 | 0.2 |
| 7204AC | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. | 20 | 47 | 14 | 0.11 |
| 7204DT | Механически обработанный сепаратор из текстолита. | 20 | 47 | 28 | 0.2 |
| 7204DB | Угол контакта 40°. | 20 | 47 | 14 | 0.2 |
| S7204B | Керамический материал. | 20 | 47 | 14 | 0.1 |
| 7204WN | Канавка под стопорное кольцо на наружном кольце подшипника. Максимальная грузоподъемность, паз для ввода шариков. | 20 | 47 | 14 | 0.104 |
| 7204BA | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 47 | 14 | 0.11 |
| 7204AP | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 47 | 14 | 0.1 |
| 7204BG | Универсальный подшипник. | 20 | 47 | 14 | 0.11 |
| 7204BGA | Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг. | 20 | 47 | 14 | 0.11 |
| NC7204V | Бессепараторный подшипник. | 20 | 47 | 14 | 0 |
| 7204CPA | Угол контакта 15 градусов. | 20 | 47 | 14 | 0.112 |
| 7204CDB | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 20 | 47 | 28 | 0.226 |
| 7204CDF | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна. | 20 | 47 | 28 | 0.226 |
| 7204BDF | Механически обработанный сепаратор из стали или специального чугуна. Угол контакта 40°. | 20 | 47 | 28 | 0.226 |
| 7204CDT | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита. | 20 | 47 | 28 | 0.226 |
| 7204BDB | Угол контакта 40°. | 20 | 47 | 28 | 0.226 |
| 7204BDT | Механически обработанный сепаратор из текстолита. Угол контакта 40°. | 20 | 47 | 28 | 0.226 |
| 7204BEA | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. | 20 | 47 | 14 | 0 |
| 7204 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 20 | 47 | 28 | 0.226 |
| 7204 ADT | Механически обработанный сепаратор из текстолита. | 20 | 47 | 28 | 0.226 |
| 7204 ADB | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 47 | 28 | 0.226 |
| 7204 BEP | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. | 20 | 47 | 14 | 0.11 |
| 7204 A-UO | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 47 | 28 | 0.226 |
| 7204 B-UD | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 47 | 28 | 0.226 |
| 7204 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 47 | 28 | 0.226 |
| 7204B-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 20 | 47 | 14 | 0.1 |
| 7204-B-JP | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Клетка из листовой стали. | 20 | 47 | 14 | 0.106 |
| 7204 A-UD | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 47 | 28 | 0.226 |
| 7204 C-UD | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 47 | 28 | 0.226 |
| 7204 C-UO | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 47 | 28 | 0.226 |
| 7204 C-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 47 | 28 | 0.226 |
| 7204 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 47 | 28 | 0.226 |
| 7204 B-UO | Шариковый радиально-упорный подшипник, двухрядный. | 20 | 47 | 28 | 0.226 |
| 7204CTRSU | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 20 | 47 | 14 | 0.104 |
| 7204 BEGBP | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг. | 20 | 47 | 14 | 0.11 |
Модификации подшипника 7204CDB/GNP5 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
